ATHC双芯发热电缆技术型号

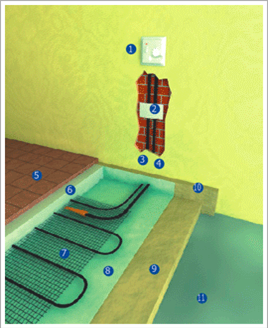

地板电采暖结构和铺装
|
⒈ 温度控制装置(安装在预埋标准86暗盒上) ⒉ 限温控制连接盒(预埋86暗盒) ⒊ 电缆管(预埋管用于铺设电缆) ⒋ 铜套电缆管(预埋管用于地下温度传感器) ⒌ 地板覆盖层(例如瓷砖) ⒍ 水泥砂浆 ⒎ 热镀钢丝网 ⒏ 地板专用反射膜 ⒐ 保温隔热材料 ⒑ 墙角边缘保温材料 ⒒ 楼面 |

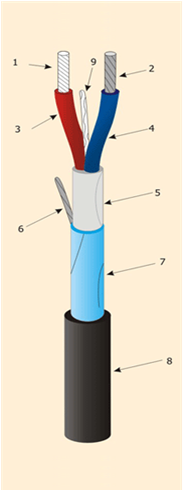

ATHC 双芯发热电缆结构
|
技术参数 ■. 工作电压: 220V/230V ■. 输出功率: 20W/m ■. 直径: φ6.9mm ■. 最高表面温度: 90°C ■. 绝缘层: 硅橡胶 2G ■. 测试电压: 4000V ■. 抗拉力: 840N ■. 等级保护: I ■. 保护电流: 30mA ■. 最低安装温度: +5°C以上 结构说明 ⒈ 发热体:多股铜镍合金电热丝 ⒉ 冷体线:镀锡铜绞线0.50mm² 16×0.2mm ⒊ 绝缘体:硅橡胶材料(2G),符合VDE0253标准,壁厚为 0.8mm ⒋ 绝缘体:聚氯乙烯(Y型),壁厚为0.8mm ⒌ 保护带层:PET聚酯薄膜 ⒍ 接地线:镀锡铜绞线 32×0.20mm(1.00mm²) ⒎ 屏蔽层:铝箔复合体(阻抗0.10Ω/m ) ⒏ 外护套层:聚氯乙烯(Y型),壁厚为0.8mm,外直径Φ为 6.9mm ⒐ 抗拉增强筋:特殊材料 |
ATHC型号参数表 |
|
型号 | 功率(W)/220V | 阻值(Ω)/m | 长度(M) |
ATHC-2680 | 2680 | 0.10 | 134M+2.5M |
ATHC-2360 | 2360 | 0.14 | 118M+2.5M |
ATHC-2120 | 2120 | 0.18 | 106M+2.5M |
ATHC-1840 | 1840 | 0.25 | 92M+2.5M |
ATHC-1580 | 1580 | 0.36 | 79M+2.5M |
ATHC-1420 | 1420 | 0.45 | 71M+2.5M |
ATHC-1200 | 1200 | 0.65 | 60M+2.5M |
ATHC-980 | 980 | 1.00 | 49M+2.5M |
ATHC-800 | 800 | 1.47 | 40M+2.5M |
ATHC-680 | 680 | 2.11 | 34M+2.5M |
备注:发热电缆输出功率20W/m;总功率为参考值,表中2.5m为冷线长度;型号参数仅供参考,如有更改,将另行通知。
